空氣（蒸汽）過濾器

型號：JTGKQ

品牌：JHENTEN

氣體除顆粒過濾器
JTGKQ空氣（蒸汽）過濾器是一款配合濾芯應用的高純度氣體除顆粒過濾器

詳情描述

配合PTFE高效除菌濾芯，可以應用在無菌的氣體、發酵氣體過濾；配合玻璃纖維濾芯，可以應用在一些高純度氣體過濾；配合不銹鋼濾芯，可以解決高溫氣體過濾問題

濾芯接頭統一設計成226雙密封圈卡口式，使得濾芯的密封性能更優秀

產品特色

濾芯接頭采用226雙密封圈卡口式，確保密封
3芯以下過濾器殼體可采用快裝，更換濾芯時方便快捷

典型的應用

在生物技術、醫藥領域的殺菌功能
食品和飲料的殺菌，對加熱食物的蒸汽進行過濾
電子行業、生物技術、制藥等實驗室的濕氣過濾

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁0.3μm，外壁0.4μm

操作條件

最大操作壓力	0.6MPa、1.0MPa
最大操作溫度	150℃
滅菌	在線或蒸汽滅菌：121℃/30min

材料

過濾器殼體	304、316L
排液閥	304、316L
快裝	304
支腳	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

殼體連接	法蘭、快裝
進出口N1、N2	法蘭、快裝、螺紋
壓力表N3(選配)	M14×1.5螺紋（3芯以下） 1/2”螺紋（5芯以下）
壓力表N3(選配)	M14×1.5螺紋（3芯以下） 1/2”螺紋（5芯以下）
排液閥N4 (選配)	1/4”螺紋
濾芯接頭形式	226型

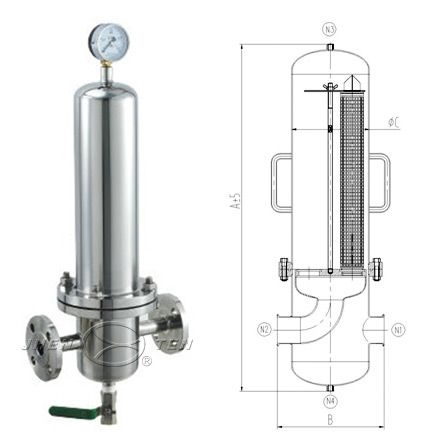

尺寸參數	1芯				3芯
	10”	20”	30”	40”	10”	20”	30”	40”
A：總高（不含壓力表）	550	800	1050	1300	696	946	1196	1446
B：進口中心距	75				140
C：直徑	Φ101.6				Φ200
進出口N1、N2尺寸	1”				3”

5芯				9芯
10”	20”	30”	40”	10”	20”	30”	40”
728	978	1228	1478	835	1085	1335	1585
140				197.5
Φ219				Φ219
3”				4”

12芯
20”	30”	40”
1325	1575	1825
380（法蘭）
Φ350
DN150（法蘭）

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［濾芯數量］	［濾芯型號］	［殼體材料］	［進出口連接］	［密封圈］
JTGKQ	5R	20	4	K	E
	1R=1芯	10=10”濾芯	4= 304	F=法蘭	E=EPDM
	3R=3芯	20=20”濾芯	6= 316L	K=快裝	P=PTFE
	5R=5芯	30=30”濾芯		L=螺紋	V=Viton
	9R=9芯	40=40”濾芯			S=Sililone
	12R=12芯
